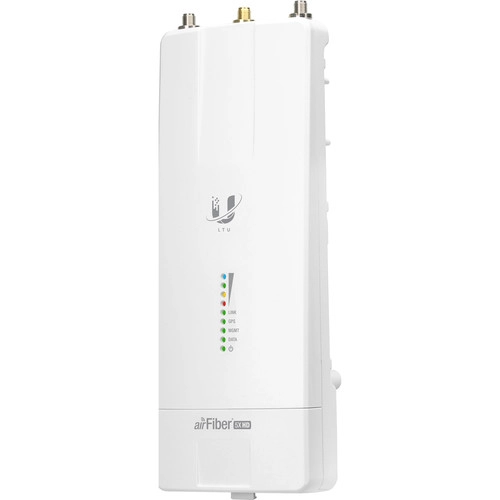

Ubiquiti airFiber AF-5XHD 5 GHz Radio LTU AF-5XHD-US
Ubiquiti airFiber AF-5XHD 5 GHz Radio LTU AF-5XHD-US
- Alcance: hasta 62 millas
- Rendimiento máximo de hasta 1,34 Gb/s
- Certificación de banda completa que incluye DFS
- Rango de frecuencia de 4,8 a 6,2 GHz
- Dúplex por división híbrida (HDD)
- Baja latencia
- Eficiencia espectral mejorada
- Operación en Bandas No Licenciadas
- Coubicación
- Sincronización GPS y salida de energía limpia
Ubiquiti Networks AF-5XHD Especificaciones
Inalámbrica
| Bandas de frecuencia inalámbrica | 5 GHz |
| Potencia de transmisión | 19 a 29dBm |
| Bluetooth | 4.0 |
| Rendimiento | MB/s Total 1340 MB/s |
Interfaz
| Puertos | 1 x 10/100/1000 Mb/s Gigabit Ethernet (RJ45) (Consola) 1 x 10/100/1000 Mb/s Gigabit Ethernet (RJ45) PoE 3 x Antena SMA |
Seguridad
| Seguridad inalámbrica | AES |
Eléctrico
| Potencia de entrada de CC | 18 a 54 VDC a 1 A |
| El consumo de energía | 12 vatios |
Ambiental
| Temperatura de funcionamiento | -40 a 131°F / -40 a 55°C |
General
| Clasificación del IP | IP67 |
| Certificaciones | CE, FCC, IC, según el fabricante |
| Opciones de montaje | Polo |
| Rango | 62 millas / 100 kilómetros |
| Dimensiones | 8,82 x 3,23 x 1,89″ / 224 x 82 x 48 mm |
| Peso | 12,3 onzas/0,35 kg |
Información de embalaje
| peso del paquete | 2.35 libras |
| Dimensiones de la caja (LxAnxAl) | 10,4 x 4,45 x 4,35″ |
La radio portadora de retorno airFiber AF-5XHD de 5 GHz con tecnología LTU de Ubiquiti Networks está diseñada para enlaces de retorno punto a punto (PtP) de largo alcance. Cuenta con un alto rendimiento TDD y tecnología Hybrid Division Duplexing (HDD) que ayuda al dispositivo a lograr una baja latencia. El airFiber 5XHD también permite a los usuarios personalizar los enlaces de backhaul o actualizar los enlaces PtP existentes.
El airFiber AF-5XHD opera frecuencias que van desde 4,8 a 6,2 GHz y cuenta con un alcance de 62 millas. Con este dispositivo se incluye un soporte de antena GPS, una antena GPS externa, una correa de metal, dos bridas, un adaptador airFiber PoE de 24 V/1 A con un soporte de montaje y un cable de alimentación.
Diseñado para el rendimiento
La arquitectura de radio y silicio LTU personalizada del AF‑5XHD proporciona un rendimiento innovador. Su motor central de procesamiento de comunicaciones supera las limitaciones inherentes a los chips Wi-Fi genéricos para proporcionar baja latencia, capacidad de largo alcance, flexibilidad DFS, constelaciones más altas y mejor potencia de salida, junto con una sensibilidad de recepción mejorada. El AF-5XHD cuenta con una eficiencia espectral de 21,2 bps/Hz, procesamiento de paquetes de datos a velocidad de línea para hasta 1,34 Gb/s de rendimiento de datos reales e innovadora tecnología de rango extremo (xRT)
Características clave
Potencia de transmisión programable
El nivel de potencia de transmisión de la radio se puede programar hasta +29 dBm
Ciclo de trabajo programable (tramas sincronizadas GPS)
El AF-5XHD permite la configuración de ciclos de trabajo asimétricos de TX y RX. Las proporciones de TX incluyen 25 %, 33 %, 50 %, 66,7 % y 75 %
Sincronización GPS configurable
El AF-5XHD ofrece soporte configurable para tramas de 2, 2,5, 4 y 5 ms. La temporización es compatible con todos los demás sistemas sincrónicos
Frecuencia dividida de TX y RX
La radio puede operar en diferentes frecuencias para TX y RX, lo que permite una gran flexibilidad para evitar interferencias
Ancho
de banda de canal dividido de TX y RX La compatibilidad con diferentes anchos de banda de canal para TX y RX permite a los usuarios escalar capacidad de datos requerida de manera más eficiente
Modulación adaptativa de hasta 1024QAM
Se admiten velocidades de modulación adaptativa de hasta 1024QAM (4096QAM con actualización específica)
Puertos Gigabit Ethernet dobles redundantes con PoE
El AF-5XHD tiene dos puertos Gigabit Ethernet que se pueden usar para proporcionar alimentación PoE redundante
Compatibilidad con OFDM y OFDMA
El la radio ofrece una programación flexible para 2, 4 u 8 subcanales
Configuración inalámbrica Bluetooth
Use la interfaz Bluetooth integrada para la configuración inalámbrica
AlignLock Antenna Aiming Guard
Esto alerta al usuario cuando la radio o la antena se cambia debido a la manipulación, impacto o daños por tormentas
Mitigación de interferencia configurable por el usuario
Tres perfiles seleccionables por el usuario admiten implementaciones de alta interferencia y campo nuevo para un rendimiento sólido y óptimo.
Imágenes redundantes para una configuración
a prueba de fallas. La creación de imágenes de firmware de respaldo garantiza una configuración a prueba de fallas y mejora la confiabilidad.
Análisis de espectro persistente con RX dedicado
. Realice análisis espectrales en tiempo real. para toda la banda en enlaces vivos sin interrumpir el funcionamiento del enlace
Amplio rango de voltaje, protección contra sobretensiones mejorada
El AF-5XHD tiene un rango de voltaje operativo de 19‑50 VCC y proporciona protección contra sobretensiones mejorada
El nivel de potencia de transmisión de la radio se puede programar hasta +29 dBm
Ciclo de trabajo programable (tramas sincronizadas GPS)
El AF-5XHD permite la configuración de ciclos de trabajo asimétricos de TX y RX. Las proporciones de TX incluyen 25 %, 33 %, 50 %, 66,7 % y 75 %
Sincronización GPS configurable
El AF-5XHD ofrece soporte configurable para tramas de 2, 2,5, 4 y 5 ms. La temporización es compatible con todos los demás sistemas sincrónicos
Frecuencia dividida de TX y RX
La radio puede operar en diferentes frecuencias para TX y RX, lo que permite una gran flexibilidad para evitar interferencias
Ancho
de banda de canal dividido de TX y RX La compatibilidad con diferentes anchos de banda de canal para TX y RX permite a los usuarios escalar capacidad de datos requerida de manera más eficiente
Modulación adaptativa de hasta 1024QAM
Se admiten velocidades de modulación adaptativa de hasta 1024QAM (4096QAM con actualización específica)
Puertos Gigabit Ethernet dobles redundantes con PoE
El AF-5XHD tiene dos puertos Gigabit Ethernet que se pueden usar para proporcionar alimentación PoE redundante
Compatibilidad con OFDM y OFDMA
El la radio ofrece una programación flexible para 2, 4 u 8 subcanales
Configuración inalámbrica Bluetooth
Use la interfaz Bluetooth integrada para la configuración inalámbrica
AlignLock Antenna Aiming Guard
Esto alerta al usuario cuando la radio o la antena se cambia debido a la manipulación, impacto o daños por tormentas
Mitigación de interferencia configurable por el usuario
Tres perfiles seleccionables por el usuario admiten implementaciones de alta interferencia y campo nuevo para un rendimiento sólido y óptimo.
Imágenes redundantes para una configuración
a prueba de fallas. La creación de imágenes de firmware de respaldo garantiza una configuración a prueba de fallas y mejora la confiabilidad.
Análisis de espectro persistente con RX dedicado
. Realice análisis espectrales en tiempo real. para toda la banda en enlaces vivos sin interrumpir el funcionamiento del enlace
Amplio rango de voltaje, protección contra sobretensiones mejorada
El AF-5XHD tiene un rango de voltaje operativo de 19‑50 VCC y proporciona protección contra sobretensiones mejorada
Software
El airFiber AF-5XHD utiliza el software airOS LTU de Ubiquiti, que le ofrece una variedad de funciones avanzadas.
Análisis espectral con airView
airView le permite identificar firmas de ruido y planificar sus redes para minimizar la interferencia de ruido.
Análisis espectral con airView
airView le permite identificar firmas de ruido y planificar sus redes para minimizar la interferencia de ruido.
airView realiza las siguientes funciones:
• Supervisa constantemente el ruido ambiental
• Recopila puntos de datos de energía en vistas espectrales en tiempo real
• Ayuda a optimizar la selección de canales, el diseño de la red y el rendimiento inalámbrico
airView se ejecuta en segundo plano sin desactivar el enlace inalámbrico, por lo que no se interrumpe la red. En airView, hay tres vistas espectrales, cada una de las cuales representa datos diferentes: forma de onda, cascada y nivel de ruido ambiental. airView proporciona una potente funcionalidad de analizador de espectro, lo que elimina la necesidad de alquilar o comprar equipos adicionales para realizar estudios del sitio
Aplicación UNMS
El AF-5XHD es compatible con el sistema de gestión de red Ubiquiti. UNMS es un controlador de gestión integral que presenta una interfaz de usuario gráfica fácil de navegar. La aplicación UNMS brinda acceso instantáneo a la interfaz de configuración de airOS y se puede descargar desde App Store (iOS) o Google Play (Android). UNMS le permite instalar, configurar y administrar el AF-5XHD y ofrece varias opciones de configuración una vez que está conectado o iniciado sesión.
Red de retorno de 5 GHz
Certificación de banda completa con DFS
El AF‑5XHD cubre todo el espectro de 5 GHz sin licencia e incluye aprobación DFS. Cualquier persona en todo el mundo puede implementar y operar el AF-5XHD en el rango de 5 GHz prácticamente en cualquier lugar que elija (sujeto a las regulaciones locales del país).
Operación óptima en bandas sin licencia
La flexibilidad de ancho de canal (10/20/30/40/50/60/80/100 MHz) permite configuraciones de frecuencia de canal TX y RX independientes en cualquier lugar dentro de la banda de radio para evitar interferencias locales, y los centros de canal son seleccionables en incrementos de 1 MHz. También tiene la capacidad de programar diferentes ciclos de trabajo de enlace ascendente y descendente para admitir requisitos de tráfico asimétrico.
Latencia ultrabaja con tecnología HDD
El AF‑5XHD está diseñado para proporcionar un alto rendimiento TDD y está diseñado con tecnología patentada de dúplex por división híbrida (HDD). En un enlace de backhaul, dos radios AF-5XHD usan tecnología HDD pendiente de patente para calcular el retraso de propagación y saber cuándo cada radio puede transmitir y recibir, para que envíen paquetes en sincronización precisa. La latencia de transmisión de paquetes se elimina virtualmente
El AF‑5XHD cubre todo el espectro de 5 GHz sin licencia e incluye aprobación DFS. Cualquier persona en todo el mundo puede implementar y operar el AF-5XHD en el rango de 5 GHz prácticamente en cualquier lugar que elija (sujeto a las regulaciones locales del país).
Operación óptima en bandas sin licencia
La flexibilidad de ancho de canal (10/20/30/40/50/60/80/100 MHz) permite configuraciones de frecuencia de canal TX y RX independientes en cualquier lugar dentro de la banda de radio para evitar interferencias locales, y los centros de canal son seleccionables en incrementos de 1 MHz. También tiene la capacidad de programar diferentes ciclos de trabajo de enlace ascendente y descendente para admitir requisitos de tráfico asimétrico.
Latencia ultrabaja con tecnología HDD
El AF‑5XHD está diseñado para proporcionar un alto rendimiento TDD y está diseñado con tecnología patentada de dúplex por división híbrida (HDD). En un enlace de backhaul, dos radios AF-5XHD usan tecnología HDD pendiente de patente para calcular el retraso de propagación y saber cuándo cada radio puede transmitir y recibir, para que envíen paquetes en sincronización precisa. La latencia de transmisión de paquetes se elimina virtualmente
Coubicación
La ubicación conjunta es vital en muchos escenarios. Por ejemplo, un WISP puede tener un espacio de torre limitado, por lo que debe ubicar todos los equipos dentro del espacio asignado.
Sincronización GPS La sincronización
precisa de fotogramas GPS libera al AF‑5XHD de interferencias para mejorar la capacidad de coubicación. El GPS permite la concurrencia de tramas TX y RX, por lo que puede ubicar las radios AF-5XHD en el mismo lugar y mejorar el rendimiento general de sus enlaces de backhaul.
Salida de potencia limpia
Mediante el uso de compensación de distorsión previa digital y procesamiento multi-IFFT, el innovador diseño de RF ofrece una salida de potencia ultra limpia que mejora la inmunidad al ruido y el rendimiento de ubicación conjunta. Esto reduce el impacto potencial en el entorno de ruido de RF y permite el uso de modulación de orden superior, como 1024QAM.
Sincronización GPS La sincronización
precisa de fotogramas GPS libera al AF‑5XHD de interferencias para mejorar la capacidad de coubicación. El GPS permite la concurrencia de tramas TX y RX, por lo que puede ubicar las radios AF-5XHD en el mismo lugar y mejorar el rendimiento general de sus enlaces de backhaul.
Salida de potencia limpia
Mediante el uso de compensación de distorsión previa digital y procesamiento multi-IFFT, el innovador diseño de RF ofrece una salida de potencia ultra limpia que mejora la inmunidad al ruido y el rendimiento de ubicación conjunta. Esto reduce el impacto potencial en el entorno de ruido de RF y permite el uso de modulación de orden superior, como 1024QAM.
